Аналіз внутрішньої архітектури високо-ефективних сонячних інверторів

Технічний аналіз внутрішньої архітектури комерційного сонячного інвертора, дво{0}}ступеневої топології, ефективності-високовольтної MPPT і термічної динаміки.



Теплові та електричні вузькі місця в комерційному перетворенні фотоелектричної енергії

Комерційні сонячні установки стикаються з постійним зниженням прибутку, спричиненим термічним зниженням номінальних характеристик, невідповідністю струн при змінному освітленні та високими втратами при перемиканні при підвищених температурах. Збій компонента на стадії перетворення DC-AC є причиною понад 40% позапланових викликів польового технічного обслуговування в комунальних і комерційних-і-промислових (C&I) проектах.

У цьому посібнику аналізується внутрішня архітектура-рівня плати, динаміка розсіювання тепла та інтеграція трекера MPPT високо-ефективних струнних інверторів. Він надає інженерам EPC і фахівцям із закупівель жорсткі технічні критерії для оцінки надійності силового етапу, зниження вирівняної вартості енергії (LCOE) системи та перевірки-забезпечення якості компонентів.



Технічний аналіз: архітектура-рівня плати та основні механізми

Двоступенева-високочастотна-топологія

Високо-ефективні струнні інвертори використовують дво{1}}ступеневу архітектуру перетворення потужності. Ступінь підвищення постійного струму-постійного струму масштабує змінну напругу струни до стабільної шини постійного струму високої{4}}напруги (600–900 В), яка живить каскад інвертора постійного струму-змінного струму.

· Силові напівпровідники: заміна застарілих IGBT на дискретні МОП-транзистори з карбіду кремнію (SiC) зменшує втрати при зворотному відновленні до 73%. Напівпровідники SiC дозволяють перемикати частоти вище 50 кГц, дозволяючи використовувати менші котушки індуктивності та плівкові конденсатори без збільшення сумарних гармонійних спотворень (THD).

· 3-Топологія із закріпленням фазної нейтралі (NPC): багаторівневі топології NPC зменшують напругу на вимикачах живлення (VDC/2 на пристрій), мінімізуючи погіршення dV/dt на безтрансформаторних з’єднаннях мережі та досягаючи ефективності пікового перетворення 98,6%.

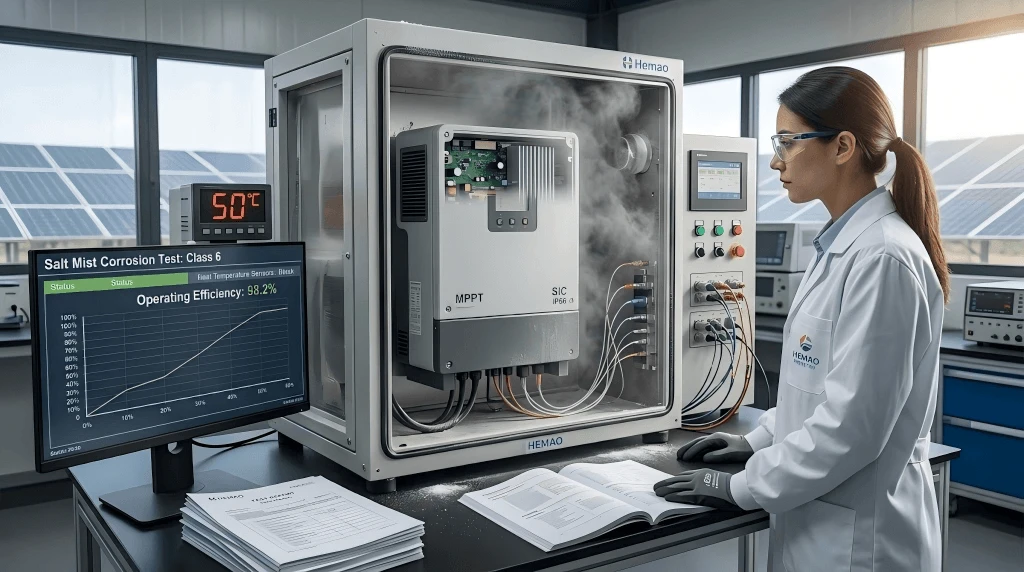

Salt Mist Corrosion Test for SiC Solar Inverter



Інтеграція -MPPT високої напруги з широким вікном відстеження

Дво{0}}ступеневі архітектури мають схеми динамічного відстеження максимальної потужності (MPPT), керовані 32-розрядними процесорами цифрових сигналів (DSP):

Широкий робочий діапазон MPPT: вікна відстеження від 200 В до 1000 В дозволяють запускати рано-вранці та пізно{3}}збирати ввечері, подовжуючи щоденні вікна генерації енергії на 45–90 хвилин.

Маршрутизація Dual/Multi-MPPT: дво{0}}канальне відстеження MPPT ізолює часткові втрати затінення через невідповідні рядки модуля. Вимірювання струму за допомогою датчиків із замкнутим{2}}контуром ефекту Холла передає-метрики напруги/струму в реальному часі в-алгоритми збурення-та-спостереження (P&O) високої{4}}швидкості, що працюють із частотою дискретизації 100 Гц.



Посилена теплова та захисна архітектура

Накопичення тепла в потужних напівпровідниках подвоює частоту внутрішніх відмов на кожні 10 градусів підвищення температури переходу ($Tj$).

Екструзії радіатора з анодованого алюмінію:{0}}Головні перемикачі живлення встановлюються безпосередньо на холодно{0}}ковані алюмінієві радіатори з геометрією штифтів-ребра, які максимізують площу поверхні на 40% порівняно зі стандартними екструдованими ребрами.

Герметична ізоляція відсіку:Внутрішнє розташування відокремлює силову електроніку (тепло{0}}генеруючі компоненти, як-от котушки індуктивності та мостові модулі) від чутливої ​​електроніки керування (DSP, драйвери воріт, комунікаційні плати). Силова електроніка знаходиться в герметичній камері IP66, що охолоджується примусовим повітрям, ізолюючи основну друковану плату від накопичення пилу та корозійного навколишнього повітря.

Захист від перенапруги:Металооксидні варистори (MOV) типу II (або додатково типу I+II) захищають термінали постійного та змінного струму від перехідних імпульсів,-спричинених блискавкою.



Галузеві стандарти та вплив фінансової рентабельності інвестицій

Порівняння структурних специфікацій: інвертори стандартного та промислового-класу

Параметр обладнання

Стандартний комерційний інвертор

Промисловий високоефективний інвертор-SiC

Комутаційні напівпровідники

Стандартний кремнієвий IGBT

MOSFET з карбіду кремнію (SiC).

Пікова ефективність

97.5% - 98.0%

98.6% - 98.8%

Діапазон напруг MPPT

350V - 850V

200V - 1000V

THD на повному виході

< 3.0%

< 1.5%

Внутрішня зона охолодження

Однокамерна-примусова подача повітря

Дво-камерне ізольоване активне охолодження

Робоча температура (без зниження)

До 40 градусів

До 50 градусів

Конденсаторна технологія

Стандартний алюмінієвий електролітик

Металізована плівка-високої надійності



Inside the High-Efficiency SiC Solar Inverter with 3-Phase Multi-Level NPC Design



Фінансовий аналіз: LCOE та оптимізація дохідності

Для комерційної дахової системи потужністю 1 МВт, яка працює протягом 25 років:

Диференціал продуктивності: Збільшення ефективності перетворення на 0,8% дає приблизно 12 800 кВт-год додаткової щорічної генерації на встановлений МВт.

Запобігання термічному зниженню номінальних характеристик: Запобігання зниженню номінальних характеристик між 40 і 50 градусами відновлює до 4% втраченої енергії під час пікових літніх місяців освітлення.

Вплив LCOE: Сукупне збільшення продуктивності та скорочення циклів заміни компонентів зменшують загальний LCOE на 0,004 дол. США/кВт-год до 0,007 дол. США/кВт-год, відновлюючи початкову премію за обладнання протягом 18 місяців роботи.



Системна інтеграція та протоколи контролю якості

У нашому виробничому процесі всі блоки перетворення електроенергії підлягають багато-фазовому контролю якості:

Щоб інтегрувати повні комерційні проекти, наші-платформи рядків високої місткості працюють разом із спеціалізованим балансом--системного апаратного забезпечення, включаючи розподілені активи меншої{3}}ємності, такі як наші10 кВт увімкнено-мережевий інвертормоделі для менших комерційних під{0}}масивів.



Стандарти відповідності

Безпека та підключення до мережі: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Стандарти ЕМС: EN 61000-6-2, EN 61000-6-4.

Екологічна стійкість: IEC 60068-2-52 (Клас корозії сольового туману 6), захист від пилу та води IP66.



Reliable Export Packaging & Inspection for High-Efficiency PV Inverters



FAQ

З: Як дво-камерна архітектура охолодження запобігає виходу з ладу компонентів у -прибережних установках із високим вмістом солі або вологи?

A: Подвійна -камерна конструкція відокремлює основну плату керування від високо-зони розсіювання тепла. Компоненти з високим -теплом (індуктори та радіатори) розміщені у зовнішньому каналі повітряного потоку з рейтингом IP66, що дозволяє примусовому охолодженню поверхонь ребер навколишнім повітрям. Чутливі схеми керування, драйвери затворів і конденсатори розміщені в окремому герметичному корпусі IP66, наповненому сухим азотом або захищеному від повітряного обміну, що запобігає конденсації соляного-туману та осадженню електропровідного пилу на високовольтних слідах-.

З: Які протоколи захисту упаковки та транспортування застосовуються, щоб запобігти мікро-тріщинам у внутрішніх вузлах друкованої плати під час масового експорту?

A: Інвертори упаковані в-сумісні з ISPM 15, термічно{2}}оброблені дерев’яні ящики, вистелені -розширеним поліетиленом (EPE)-пом’якшення ударів піною, адаптованою до розмірів шасі. Усі внутрішні важкі компоненти-такі як магнітні котушки індуктивності та головні конденсатори-прикріплені до основної рами шасі за допомогою структурно-механічних кронштейнів, а не покладаються виключно на утримання паяного з’єднання. Поставки включають одноразові-3D-датчики-нахилу та удару для відстеження транзитних вантажів.

З: Які технічні параметри та терміни доставки для нестандартної мікропрограми або модифікацій обладнання OEM?

A: Налаштування-рівня мікропрограмного забезпечення (змінення карт реєстрів MODBUS RTU/TCP, налаштування порогів-спрацьовування напруги або інтеграція користувацьких профілів підтримки-мережі) мають цикл перевірки в 14 робочих днів. Модифікації-апаратного рівня (нестандартні покриття корпусів, модифіковані конфігурації роз’ємів постійного струму або нестандартні-геометрії радіатора) відбуваються за графіком розробки від 6 до 10 тижнів, включаючи повне термічне моделювання, виготовлення прототипу та заводські приймальні випробування (FAT).



Зв’яжіться з нашою командою інженерів, щоб отримати індивідуальний макет фотоелектричної системи потужністю 5 кВт і детальну специфікацію протягом 48 годин.
