Вирішення проблем зв’язку між інверторами та батареями

2026 Інженерний посібник із вирішення конфліктів зв’язку-батареї інвертора в комерційних системах зберігання енергії

Технічний аналіз протоколів зв'язку BMS RS485 і CAN. Дізнайтеся, як діагностувати невідповідність протоколу, запровадити зіставлення помилок і оптимізувати C&I ESS.



Основні проблеми в інтеграції протоколу ESS

Комерційні та промислові (C&I) системи зберігання енергії (ESS) часто стикаються з простоями, спричиненими не погіршенням апаратного забезпечення, а збоями мікропрограмного забезпечення та протоколу встановлення зв’язків між системою перетворення живлення (PCS/інвертор) і системою керування батареями (BMS). Під час розгортання мульти{1}}брендового або застарілого--сучасного обладнання підрядники з проектування, постачання та будівництва (EPC) регулярно стикаються з перебоями зв’язку-замкнутого циклу.

Ці роз’єднання викликають помилкові спрацьовування захисту від перевантаження по струму, неправильні обчислення стану заряду (SoC) і неузгоджені профілі заряджання, які прискорюють деградацію елемента. У цьому технічному посібнику представлено систематичну структуру для узгодження фізичних рівнів CAN і RS485, встановлення-телеметрії синхронізації даних у реальному часі та розгортання інтелектуальних алгоритмів зіставлення несправностей для забезпечення безперервної роботи фотоелектричної мережі та системи зберігання.



Стабільний зв'язок CAN проти топології RS485

Для високошвидкісних -додатків C&I зв’язок CAN є галузевим еталоном завдяки механізму диференціальної сигналізації, який ізолює-синфазний шум у високо-середовищі комутації частот поблизу інверторів. У той час як RS485 працює на провідній-підлеглій архітектурі, яка потребує безперервного опитування-що створює затримку під великим навантаженням даних-шина CAN використовує не-деструктивний побітовий арбітраж. Це дозволяє критично важливим даним безпеки, таким як сповіщення про перенапругу в стільниковому зв’язку, обходити телеметрію з нижчим{10}}пріоритетом і виконувати миттєві безпечні відключення.



Параметри-синхронізації даних у реальному часі

Щоб підтримувати безпечний динамічний профіль заряджання, мікропроцесор інвертора повинен отримувати непошкоджену робочу телеметрію кожні 10 мс - 50 мс. Основні точки даних, необхідні для справжнього замкнутого-циклу роботи, включають:

Обмеження максимального струму заряду (CCL) і обмеження струму розряду (DCL):Динамічно розраховується BMS на основі-температури клітинки та внутрішнього опору в реальному часі, що запобігає перегріву.

Метрики невідповідності напруги клітинки:Запобігання інвертору від продовження подачі струму на основі загальної напруги рядка, коли окрема комірка вже досягла свого верхнього граничного значення (3,65 В).

Справжній стан заряду (SoC):Усунення помилок оцінки напруги-розімкнутого ланцюга шляхом передачі даних-лічильника Кулона безпосередньо з шунтуючого резистора BMS.

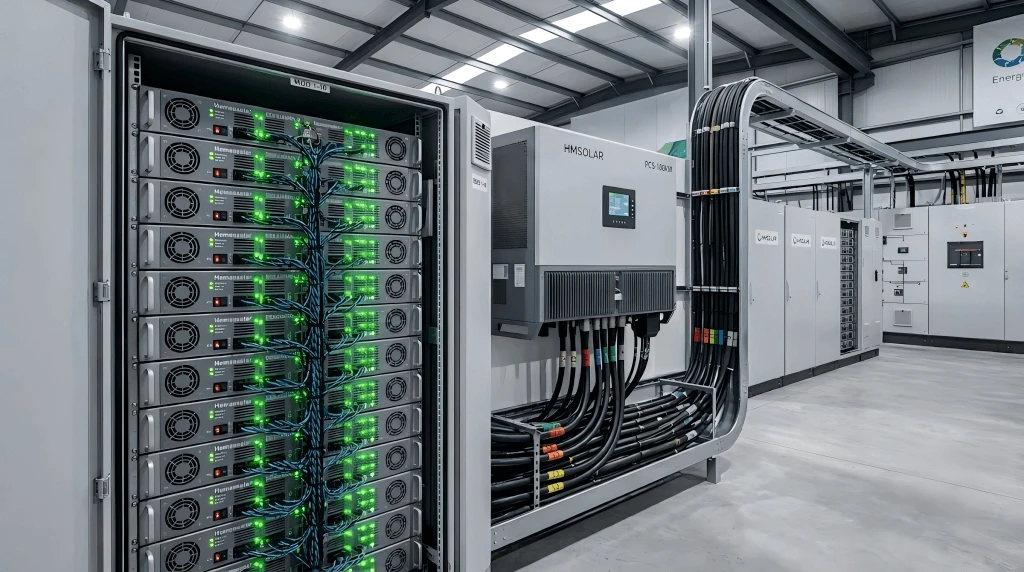

Solar LiFePO4



Галузеві стандарти та вплив на рентабельність інвестицій

Нескоординована-робота з відкритим контуром-, коли інвертор заряджає акумуляторну батарею на основі виключно статичних кривих напруги, а не активної телеметрії BMS-, скорочує термін служби активів і знижує загальну ефективність системи.



Порівняння робочих параметрів

Технічний параметр

Розімкнутий{0}}контур/напруга-керована робота

Телеметрія із замкнутим циклом (BMS RS485 / CAN)

Частота оновлення даних

Немає (статична вибірка напруги)

Висока-швидкість (10–100 мс безперервне оновлення)

Точність відстеження SoC

±8% - 15% відхилення з часом

±1% через пряму передачу лічильника Кулона BMS

Ефективність системи (-туди й назад)

$86\\% - 89\\%$ через консервативне припинення зарядки

92% - 95% оптимізовано за допомогою динамічного масштабування CCL/DCL

Термін служби батареї

Приблизно 3500-4000 циклів до 80% SOH

До 6 000- 8 000 циклів протягом лінійної гарантії

Статус інтеграції безпеки

Затримка спрацьовування реактивного вимикача

Проактивне обмеження поточного програмного забезпечення-на рівні мікросекунд



Зменшення LCOE і фінансова окупність

Впровадження надійного інверторного зв’язку-батареї безпосередньо впливає на вирівняну вартість зберігання (LCOS). Завдяки підтримці балансу елементів живлення та усуненню пере-заряджання або пере-розряджання гарантія лінійної потужності комерційного акумулятора ємністю 1 МВт·год безпечно подовжується на 40%.

Завдяки точному зв’язку з-замкнутим контуром батарея безпечно працює в межах більшої глибини розряду (90% проти 80% у відкритому контурі) без ризику пошкодження елементів. Ця оптимізація скорочує період окупності капіталу системи на 1,4–1,8 року залежно від місцевих тарифів-подолання пікових навантажень і-попиту.



Системна інтеграція та сумісність

Досягнення -сумісності апаратного забезпечення різних брендів у портфоліо hemaosolarpv.com вимагає суворого дотримання правил топології фізичного рівня та систематичних процедур введення в експлуатацію.



Hybrid Inverter



Екранування фізичного рівня та конфігурація контактів

Промислове середовище демонструє сильні електромагнітні перешкоди (EMI), створені комутацією IGBT інвертора. Щоб запобігти пошкодженню кадру на лініях RS485 або CAN:

Необхідно використовувати виключно екрановану виту пару (STP).

Екран обплетення має бути заземлений в одній точці (зазвичай це заземлення шасі інвертора), щоб запобігти виникненню петель заземлення.

Кінцевий резистор 120 Ом необхідно розмістити на лініях CAN_H і CAN_L (або Data+ і Data-) на обох кінцях клем фізичної шини, щоб усунути відбиття сигналу.



Покрокове-{1}}введення в експлуатацію та узгодження протоколу

Підключаючи стандартні комерційні сонячні гібридні інвертори до спеціальних літієвих стелажів, розробники повинні виконати таку послідовність конфігурації:

Крок 1: Перевірка швидкості передачі даних.Переконайтеся, що інтерфейс зв’язку інвертора та головний BMS налаштовані на ідентичні швидкості передачі (зазвичай 250 Кбіт/с для CAN і 9600/115200 Біт/с для RS485).

Крок 2: Вибір протоколу.Увійдіть у розширене меню мікропрограми інвертора та виберіть відповідний шістнадцятковий-код профілю BMS (наприклад, Pylontech, BYD або налаштоване зіставлення адрес Modbus із компонентами Xiamen Hemao).

Крок 3: апаратна адресація.Для кількох-кластерних батарейних блоків налаштуйте апаратні DIP-перемикачі на кожному під-модулі BMS, щоб призначити унікальні підпорядковані адреси перед підключенням головного BMS до шини зв’язку центрального інвертора.



Інтелектуальне зіставлення несправностей і усунення несправностей

У разі розриву зв’язку системним інженерам потрібна логічна послідовність діагностики, щоб визначити основні причини та уникнути непотрібної заміни компонентів.

Код помилки: BMS_COMM_FAIL (Час очікування > 60 с):Інвертор негайно припиняє зарядку/розрядку. Перевірте фізичну безперервність контактів RJ45. Підтвердити збіг розпіновок; стандартні конфігурації часто перемикають контакт 4 (CAN_H) і контакт 5 (CAN_L) у різних брендів.

Код помилки: CRC_ERROR / Пошкодження кадру:Дані передаються, але пошкоджені EMI. Перевірте, чи кабелі зв’язку прокладені паралельно до високовольтних-ліній змінного або постійного струму. Зберігайте відстань мінімум 20 см або проведіть через спеціальні заземлені сталеві труби.

Код помилки: Конфлікт адрес:Трапляється в -стійкових установках, коли дві батареї мають спільну конфігурацію DIP-перемикача. Пере-адресуйте окремі модулі відповідно до схеми кластера.



Inverter drawings



FAQ

1. Що станеться з системою, якщо зв’язок зникне під час пікових циклів заряджання?

Коли тайм-аут зв’язку із замкнутим-контуром перевищує запрограмоване порогове значення (зазвичай 30- 60 секунд), інвертор виконує послідовність аварійної зупинки, зменшуючи зарядний струм до 0 А. Цей резервний стан із відкритим-контуром захищає акумуляторний блок від перезаряджання, оскільки інвертор більше не може відстежувати температуру окремих елементів або високу-дельту напруги.



2. Чи можна запрограмувати користувальницькі карти Modbus RTU у системі для спеціальних-масштабних акумуляторів?

так Для комунальних або великомасштабних-проектів C&I, які вимагають інтеграції з власними центральними системами управління енергією (EMS), регістри відображення RS485 можна налаштувати за допомогою прошивки мікропрограми. Це дозволяє інженерам переналаштувати вхідні регістри, регістри зберігання та адреси котушок, щоб відповідати будь-якій стандартній мережі SCADA.



3. Як коливання температури впливають на стабільність шини CAN у зовнішніх контейнерних установках ESS?

Екстремальні температури безпосередньо не спотворюють диференціальні рівні напруги цифрової шини CAN. Однак теплове розширення може спричинити мікро-тріщини в погано припаяних кінцевих резисторах або точках обжиму RJ45. У комерційних-компонентах використовуються автоматичні хвилеподібні-паяні з’єднання та міцні гвинтові-клемні блоки, щоб запобігти падінню з’єднання в робочому діапазоні від –20 градусів до 60 градусів.



Інженерна підтримка та технічні закупівлі

Xiamen Hemao Industry розробляє та постачає-попередньо-налаштовані [інверторні та акумуляторні системи], розроблені для бездоганного узгодження протоколів із коробки. Ми усуваємо ризики інтеграції, надаючи повністю перевірені архітектури зв’язку CAN/RS485 для всіх лінійок продуктів.
